概述
UQK系列浮球液位控制器适用于工业生产过程 中的各种敞口或受压容器的液位控制。当液位上 升至高限时或下降至低限时，控制器开关动作并 发出控制报警信号或控制泵.阀的开闭。

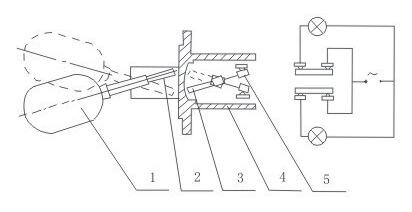

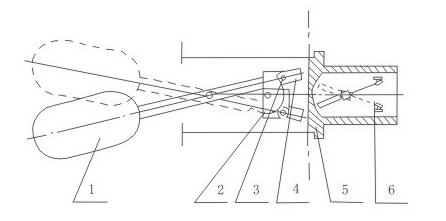

结构原理
浮球液位控制器由两个互不相通的测量部分 和输出部分组成。当被测液位发生变化时.浮球 随之升降.从而使端部磁钢上.下摆动。根据磁 钢同性相斥原理，使安装在壳内的磁钢反向摆动， 动触点在静触头1-1与2-2间接通或断开。
主要技术参数
工作压力： 4.0MPa标准型； 6.4MPa特殊型。
工作度：-40⑺15CTC •介质密度： >0.65g/cm3 .触点容量：220VAC/DC150W。
-材质：接液部分1Cr18Ni9Ti防爆壳ZL102油漆喷涂。 -连接法兰：采用化工HG20592⑺20635, -97法 兰标准PN按所选压力等级。
UQK-01DN80
UQK-02DN80
UQK-03DN80（用户自配大小头法兰）
UQK-04DN40
注:UQKST系列对应于UQK系列 -出线口：M20x1 .5（内螺纹）
防爆标志：隔爆型：ExdIiBT4 本安型:ExibIlCT4

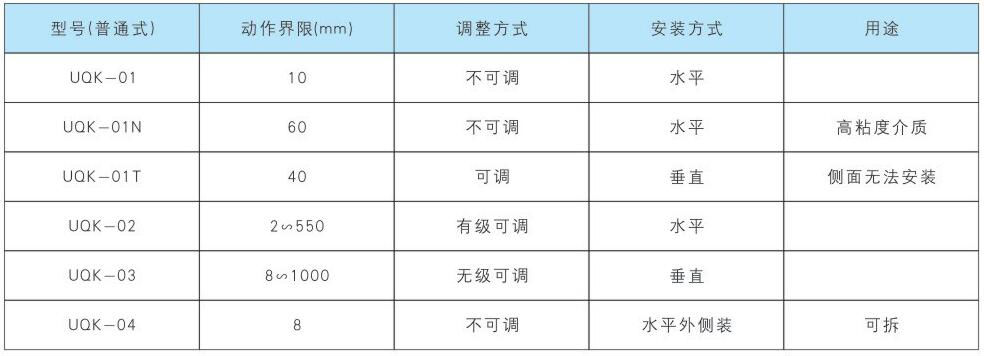

型号规格
使用须知

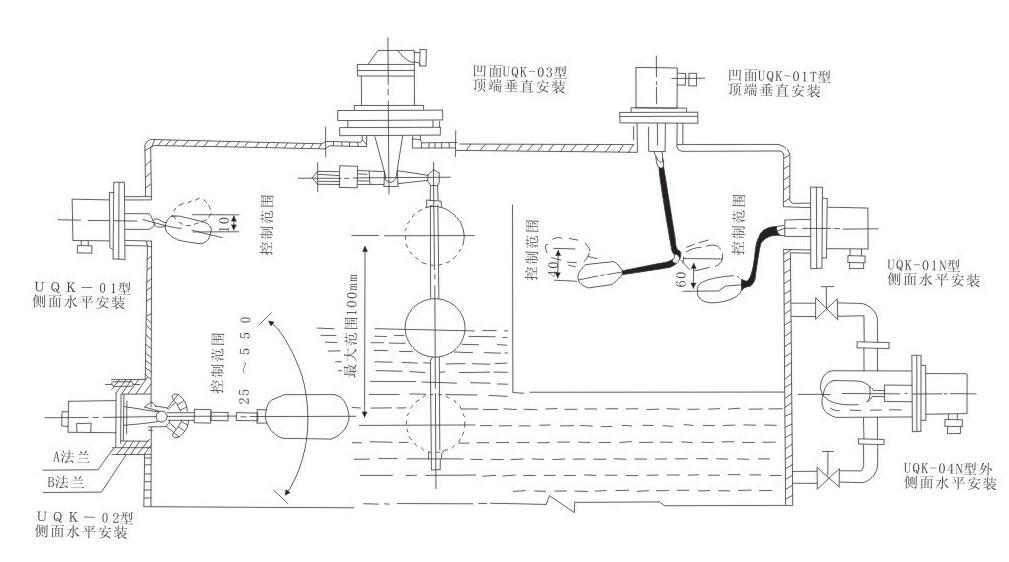

-安装时注意螺栓孔方位.且用户配凹面法兰。
•接线应采用外径10mm五芯橡皮套软线或橡皮电 缆.其中一芯为内接地线。另四芯供一对常开 常闭触点连线。所有接线端子均应接触良好. 出线螺帽，要妥善压紧，以防引线松脱。
•各防爆结合面.不准有划痕.碰伤.并不可涂 油漆.但允许涂少量润滑油或防锈油脂。
•操作时应严格遵守防爆电气设备使用规程.确 保安全。
•被测介质液面的波动频率不能太大和不应含有 导磁杂质。
•为了使控制器更具有可靠性，安全性和实用
性控制信号可通过UD-1转换放大器驱动JTX型小 型通用大功率继电器触点动作.从而实现液位的 电气控制和连锁。（本公司可提供有关产品）
•订货须知（订货时请提供下列数据）
_控制器型号规格 -工作压力 -工作温度 -防爆要求
-需配储罐上的凹面法兰请在订货时注明
