概述
UHZ-158C系列磁性浮子液位计适用于开放 或压力容器内的液体测量。该系列产品可以做到 高密封.防泄漏和在高温.高压.高粘度.强腐 蚀性条件下安全可靠地全过程测量液位。无盲区. 显示醒目.读数直观.测量范围大。
可选配液位开关.实现液位上下限报警和控 制。
可选配液位变送传感器.将液位信号转换成 二线制(4~20) mA标准信号.实现远距离检测， 指示记录与控制。
该系列产品广泛用于电力.石油、化工.冶 金.环保.船舶.建筑、食品等各行业生产过程 中的液位测量与控制。
结构原理
液位计结构基于旁通管原理.主导管内的液 位和容器设备内的液位高度一致，根据阿基米德 定理.磁性浮子在液体中产生的浮力和重力平衡. 浮子浮在液面上，当被测容器中的液位升降时. 液位计主导管中的转浮子也随之升降.浮子内的 永久磁钢通过磁耦合驱动指示器内的红白翻柱翻 180°。当液位上升时.翻柱由白色转为红色.
当液位下降时.翻柱由红色转为白色，指示器的 红.白界位处为容器内介质液位的实际高度，从 而实现液位的指示。
变送器主要技术参数
电源： 24V DC 输出信号：(4〜20) mA 防爆标志：本安型：ib II Ct5 隔爆型：d II Bt5 最大负载电阻： 2700
特点

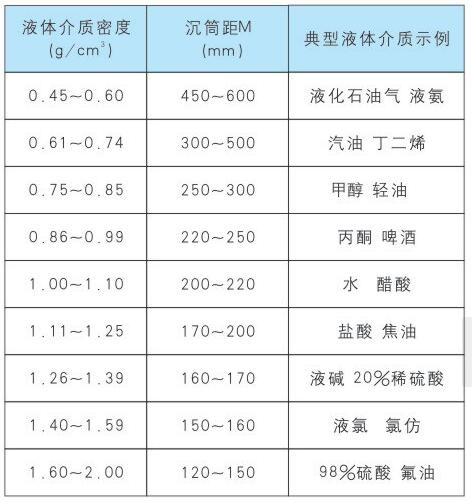

液体介质密度与沉筒距（M）对照表（参考数据）

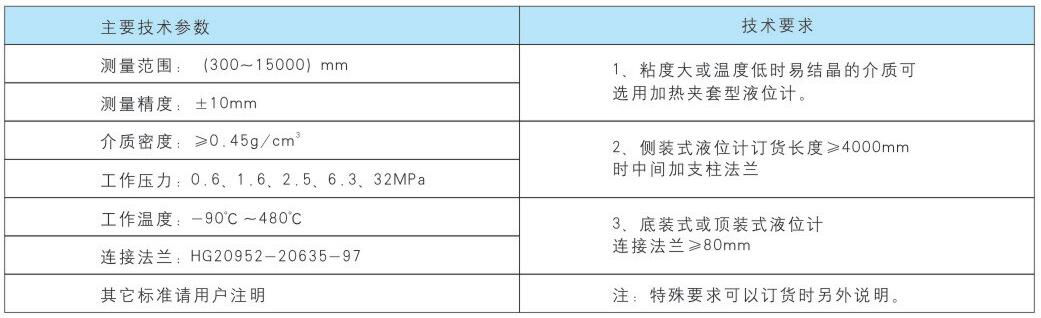

主要技术参数
测量范围: 300-1 5000mm .准确度：±10mm,±16mm .翻柱直径： 10mm, 16mm
工作压力： <2.5MPa （2.5MPa以上可另行设计> 防腐型 <1 .OMPa .介质密度：>0.45g/cm3 •介质密度差： >0.15g/m3（测量界位｝
介质温度：-20+250°C

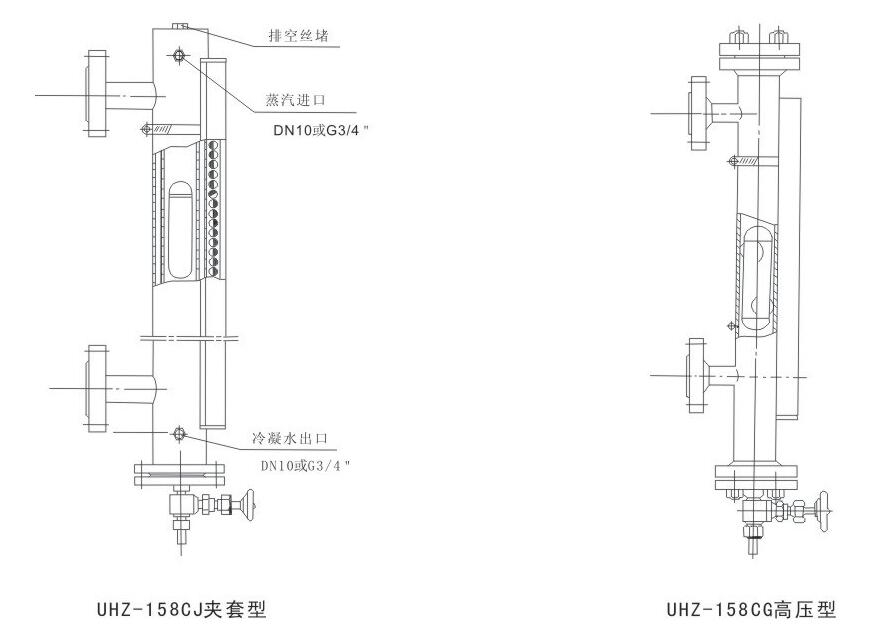

介质粘度： <0.4Pa _ S对于粘度大的介质或温 度低时易结晶的介质，可根据用户 要求选用加热型夹套式液位计。
本公司出厂连接法兰尺寸:DN20. PN1 .0 （公制管） •连接法兰：采用化工1 988年最新颁布的HG20592 ~20635-97法兰标准，若采用其他 法兰标准（如GB. ANSI, DIN等标准） 请用户在订货时注明。
对于高压型侧装式磁性液位计连接法兰采用 HG20595-97带颈对焊连接法兰DN25. PN4.0密 封面形式突面或凸面。
远传配套仪表的主要技术参数请参阅本公司选 型资料有关内容。
如有特殊要求可在订货时商洽。

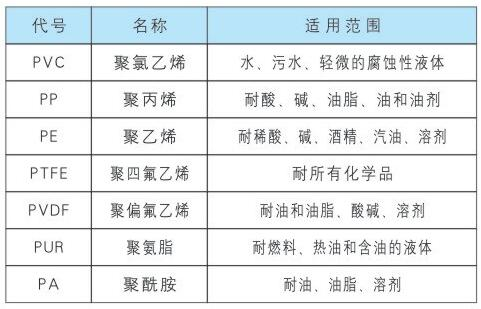

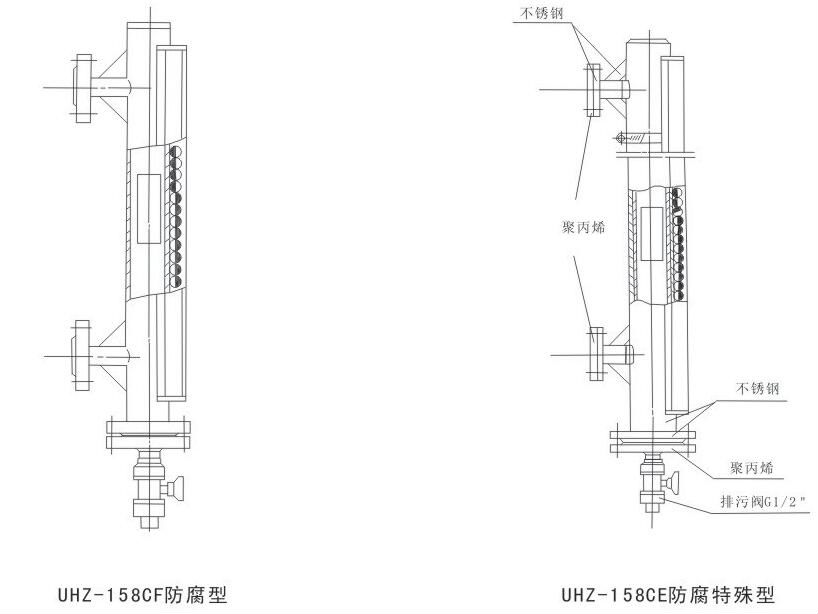

防腐型材料

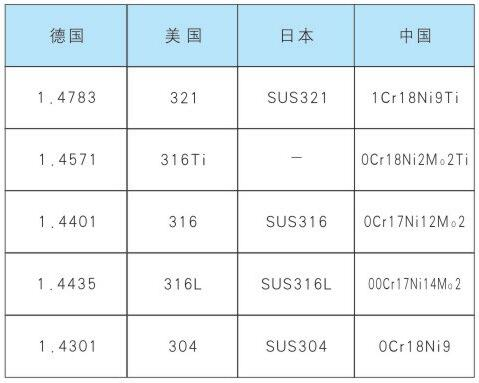

国内外常用不锈钢材料对照表

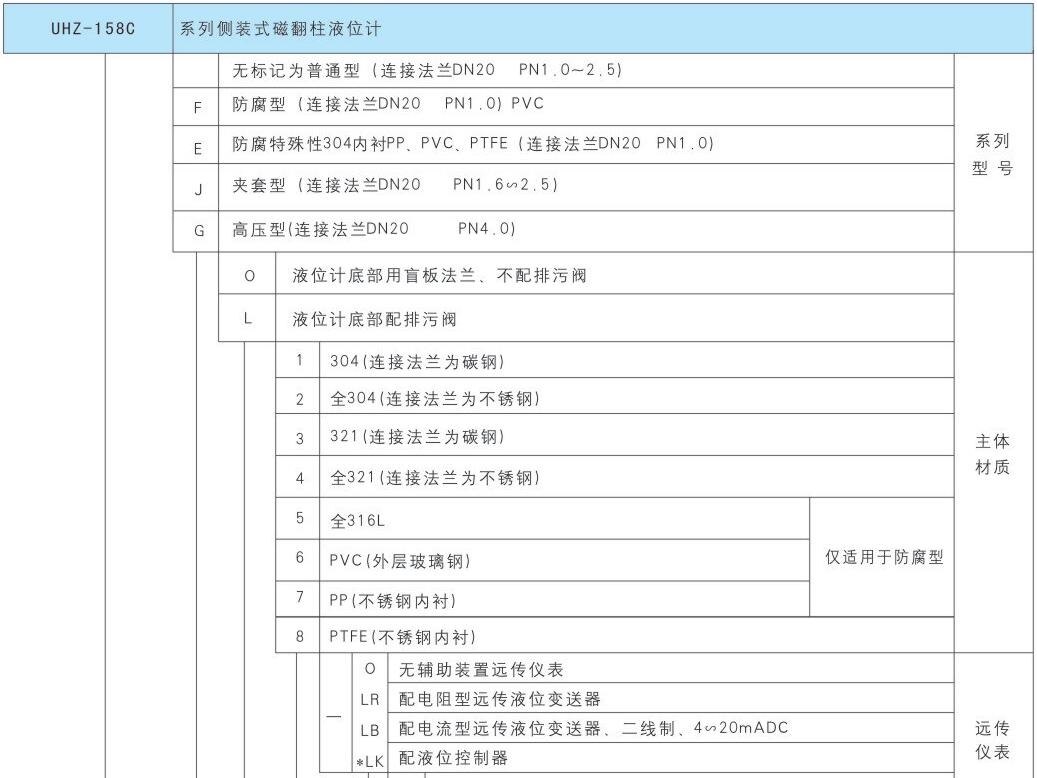

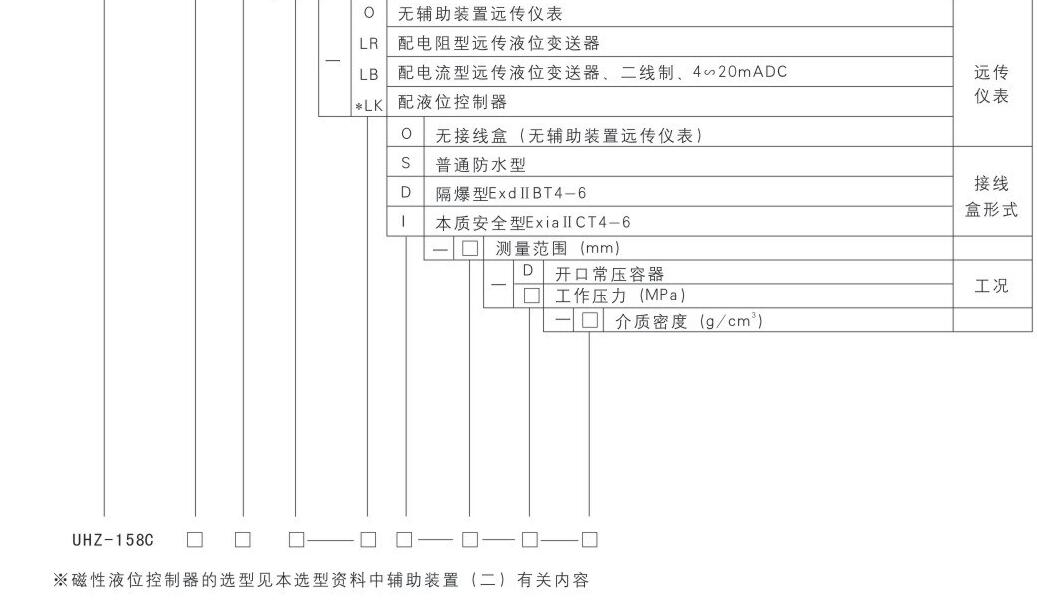

产品选型标记
选型举例
测量介质为31%盐酸贮槽液位，其密度为1.14g /Cm3.接液主体材质为PVC.平焊法兰连接.配排 污阀及隔爆型磁性液位控制器.测量范围为 3000mm工作压力为0.6MPa。选型标记:UHZ-158 CFL6-LKD —3000-0.6-1 . 14（LK 磁性液位控 制器的选型另行标记＞
-测量醋酸贮槽液位.采用侧装式蒸汽夹套型磁
性液位计.液位计底部不配排污阀，主体材质全
不锈钢（304）.活套法兰连接，无辅助装置。
测量范围： 0-1800mm,工作压力：-O.IMPa 工作温度： 10°C .介质密度： 1.1g/cm3 选型标记：UHZ —158CJ02-00-1800--0.1-1 . 1
应用须知
侧装式磁性液位计的辅助装置配套仪表及附件 件见本选型资料有关章节。
用户设备上的配接法兰应注意保证制造和焊接 时的形位公差，否则将影响安装和使用.

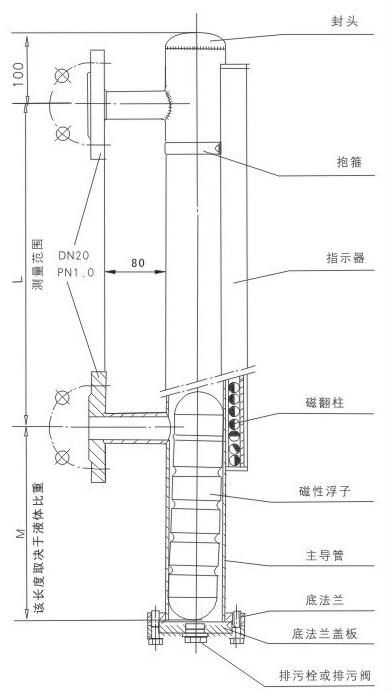

外形结构图中的称为侧装式磁性液位计的 ”沉筒距”.这是用户必须了解的一个液位计基 本参数中的一个重要参数.根据阿基米德定理， 液位计磁性浮子的长度取决于被测液体介质的 密度，液体介质密度越小.磁性浮子越长.相应主 导管从下引液管至底部的"沉筒距"长度也就越长.反之就越短.为便于设计人员设计和用户 正确使用.安装,特列出典型液体介质密度及 沉筒距对照表.可作参考。
安装、使用和维护
为防止运输途中磁性浮子在主导管内高速运动 而被撞击.液位计出厂前.用卡丝将磁性浮子 固定在下引液管处，用户在安装使用前应先抽 去卡丝方能安装。
液位计安装必须垂直"，以保证磁性浮子在主导管 内上下运动自如。
液位计与容器之间应装有截止阀.以便清洗和检 修时切断物料。
液位计筒体周围不容许有导磁体靠近，否则会直 接影响液位计正常工作。
液位计安装完毕后.需用磁钢进行校正.对磁翻 柱导引一次，使零位以下显示红色，零位以上 显示白色。
液位计投入运行时.应先打开上引液管阀门.
然后慢慢开启下引液管阀门.让液体介质平稳 地进入主导管.避免液体介质带着浮子急速上 升，造成磁翻柱翻转失灵或翻乱（若遇此现象， 可用磁钢重新校正）。
打开底法兰盲板.装入磁性浮子时，应注意筆 端带磁性一端向上.不能倒装！ •
液位计筒体内不应有固体杂质和磁杂质进入. 以免对浮子造成卡阻及减弱浮力。
根据介质情况，应定期打开排污阀清洗主导管 清除管内沉积物质。
