浮球液位计—UHZ-158S-URUB系列插入式 价格:

在线询价
详细内容 规格参数 产品包装




概述

UR系列插入式磁性液位变送器

该液位变送器利用环形磁性浮子随液位升或降. 使传感器主导管内的干簧管吸合.将液位转换 成相应的电阻输出,该信号可直接与本公司生产 的数显表配套.实现对液位的远距离检测.报 警和控制。

UB系列插入式磁性液位变送器

该液位变送器是在UR系列液位变送器的基础上 通过在接线盒内加装一体化变送电路模块.将 电阻信号转换成二线制4 w 2 0 m A D C标准信号输 出。该信号可方便地与电动m型仪表或DCS配套 使用,实现远距离检测.报警和控制.亦可与 本公司生产的数显表配套使用。

插入式磁性液位变送器适用于化工.电力.造 纸.食品.环保和城建等行业,用于开口.密 闭容器内介质液位测量.对于地下贮槽.池及 高层水箱的液位测量尤为理想。

插入式磁性液位变送器用不锈钢等耐腐材料制 成,且有防爆功能.故能使用于有腐蚀.易燃. 易爆的场合。

结构原理

传感器的主导管内装有一组干簧管和精密电 .当管外磁性浮子随液位上下变化时,主导管 内位于液面处的干簧依次接通使传感器的电阻值 发生变化,接线盒内的转换电路模块将其阻值转 换成电流输出。

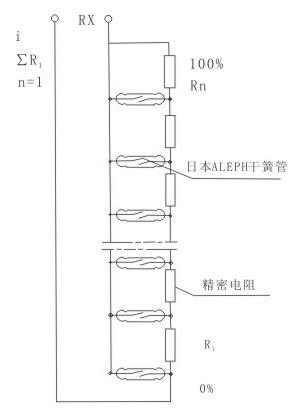

传感器工作原理

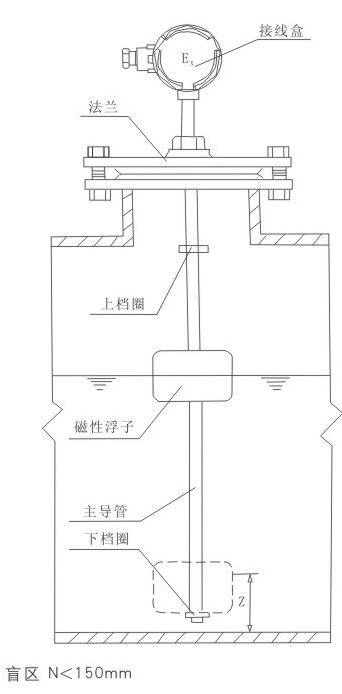

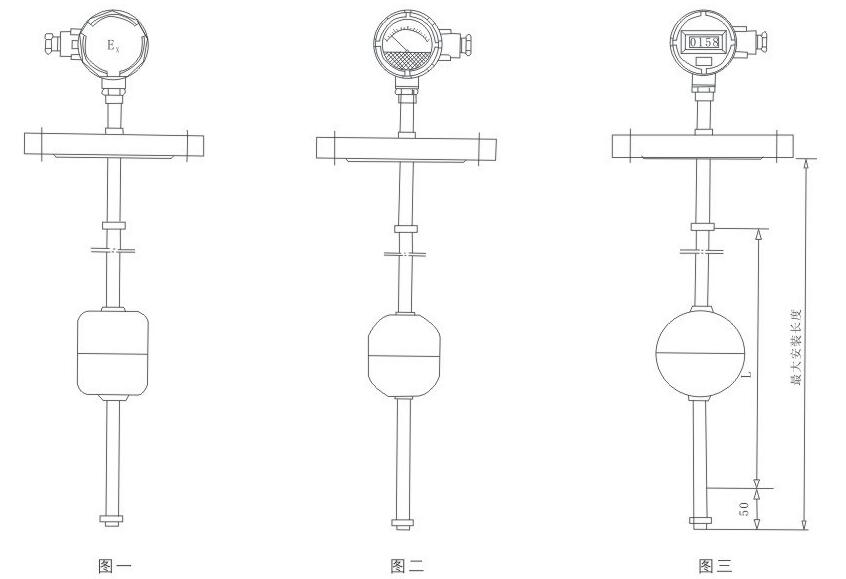

仪表外形结构






主要技术参数

测量范围: 300^6000m •精度:土1 . 5%(H>1000mm)

2.5% (H< 1 000mm )

变送器电源: 24VDC (UB)

(24VDC电源可由本公司数显示表配套提供) •变送器输出: 4->20mADC二线制(UB)

变送器功耗: <720mW .介质温度:-10⑺80°C •介质密度: >0.45g/cm3 .工作压力:<1 .6MPa .连结法兰尺寸:DN100 DN80 DN50 •防爆标志:隔爆型:ExdIIBT4->6 本安型:ExiaIICT4⑺6

特点

结构简单.安装方便.工作可靠.维修简易、 价格便宜。

应用范围广泛.可适宜各种介质的液位测量。

_仪表不仅可输出420mA二线制电流信号.现场 还可选择液晶显示或指针指示.便于仪表调试和 现场检测.

-该液位计的传感器部份.因采用了曰本艾礼富 (ALEPH)干簧开关管,从而解决了同类型产品长 时间使用后出现磁化不能正常.准确检测液位 的问题.

-防护等级:IP65

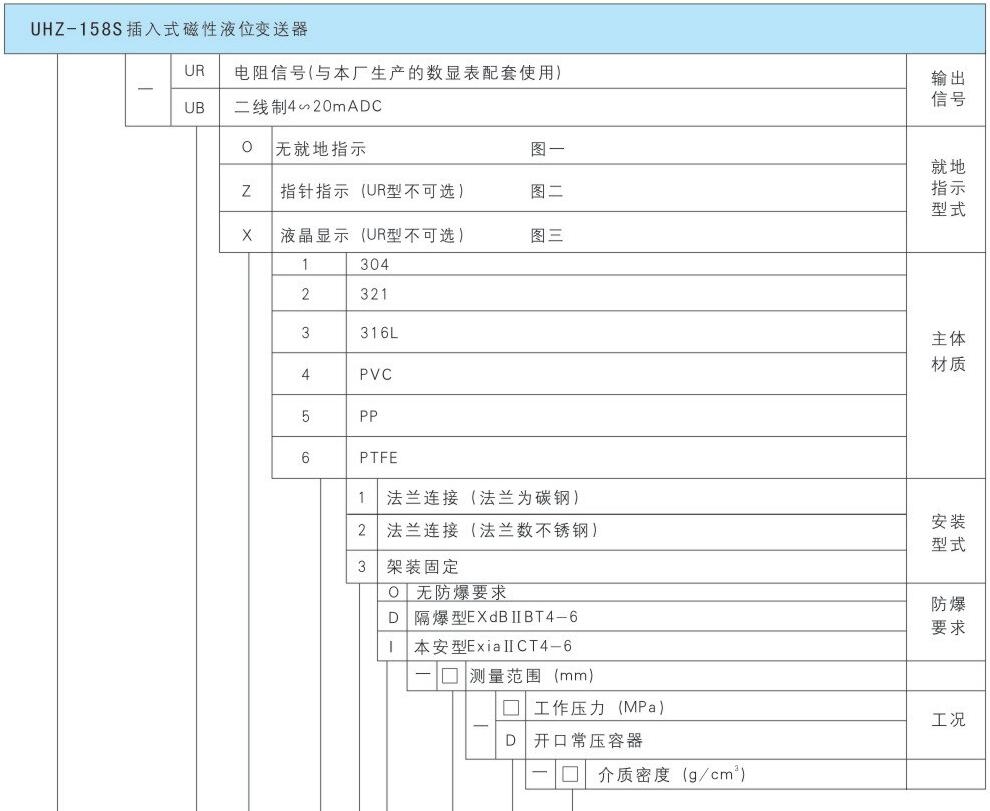

产品选型标记







选型举例:测量建筑高层水箱液位.采用插入式磁性液位变送器.输出420mADC.碳钢法兰连接.测星范围: 2500mm

选型标记:UHZ-15 8S-UB01 10-2500-D-1. 0

连接法兰

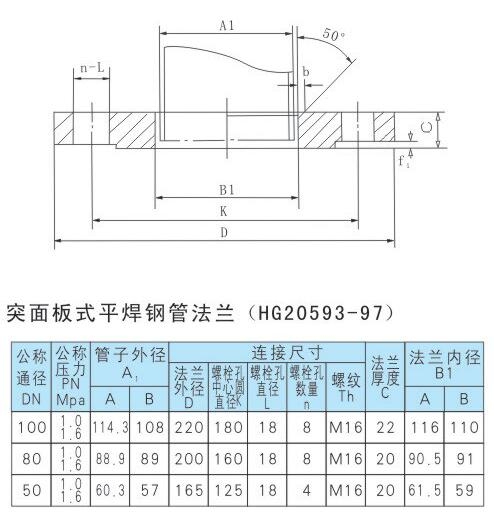

过程连接法兰均采用化工HG20593-97管法兰标 准制造,特殊要求可在订货时商洽。

-法兰连接的液位变送器,本公司出公司的法兰尺寸 为DN100, DN80. DN50.用户的容器法兰必须 与之配对,(配对法兰本公司也可提供)。

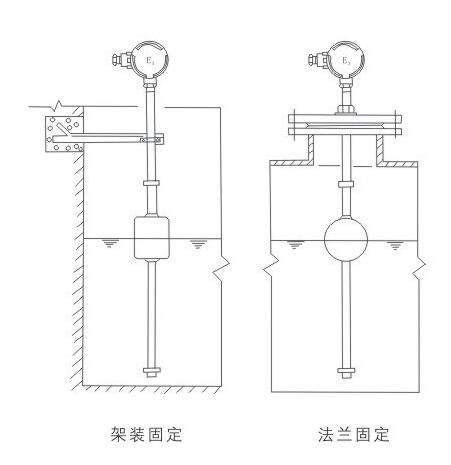

安装形式

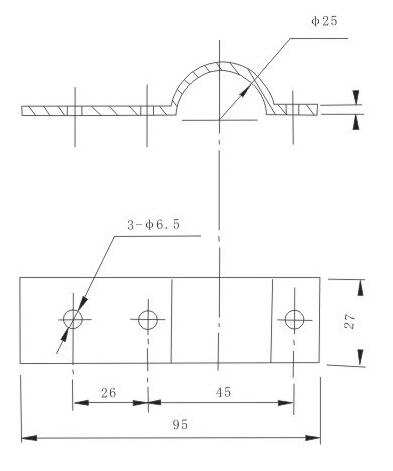

架装固定用不锈钢Q形抱箍尺寸图(由本厂配套提供)






安装、使用和维护

液位变送器的安装位置.应正确选择在液体波 动小.避开或远离液体介质进.出口处,减小 介质流体对液位变送器传感器部份的冲击而产 生的影响。

液位变送器的量程范围超过3.需管底定位。

液位变送器架装固定时.所用角铁支架与安装 零件均应做防腐处理。

液位变送器架装固定时,用户可根据实际情况 用一根角铁支架或用上、下二根角铁支架固定。

档圈必须安装牢固,以免测量失灵或磁性浮子 脱落。

订货须知(订货时请提供下列数据)

规格型号 介质温度

测量范围 工作压力

_被测介质名称及密度 特殊要求

法兰标准及安装形式
