概述
UHZ_158S-UK系列插入式磁性液位控制器输 出液位的开关信号。产品与相应的电路配合.可 用于石油、化工.纺织.印染、环保.民用建筑 等各种敞口或密闭容器的液位控制和报警。
特点
结构简单.安装方便、工作可靠.维修简易。 •应用范围广泛.可适宜各种介质的液位控制。

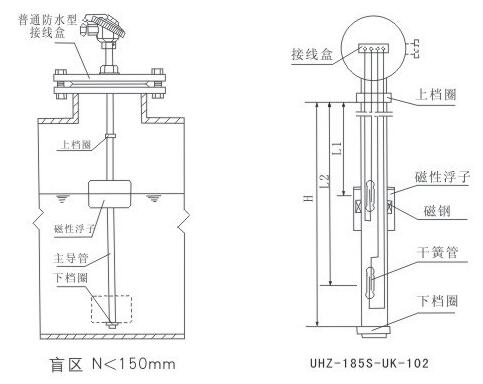

结构原理
利用磁性浮子随液位升或降.使传感器检测 管内设定位置的干簧管开关动作.发出接点开 (关)转换信号。
主要技术参数
-精业:± 1 Omm -控制高度: 300⑺6000mm -连接法兰尺寸:DN100. DN80, PN1 .0 (法兰连接)
防爆标志
隔爆型:ExdnBT4^6 (仅限于24VDC)
本安型:ExiaUCT4⑺6 _控制接点容量:AC220V.1A (阻性>
DC24V.0.5A
-控制接点寿命:5x104次
-控制接点数:〗. 2. 3、4点之间任选(超过4点可在 订货时注明)。
出线接口螺纹:M20xl.5内螺纹。

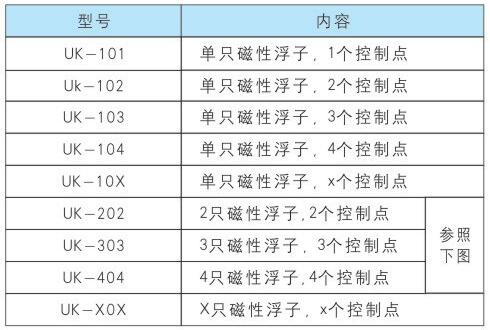

产品选型标记(表一)

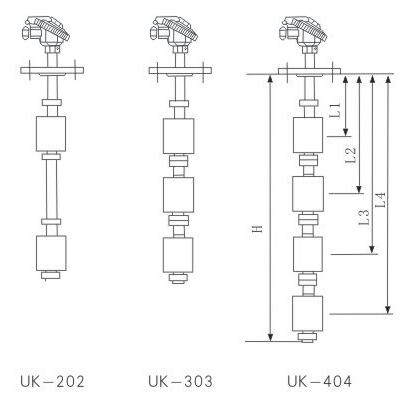

结构形式(法兰连接)

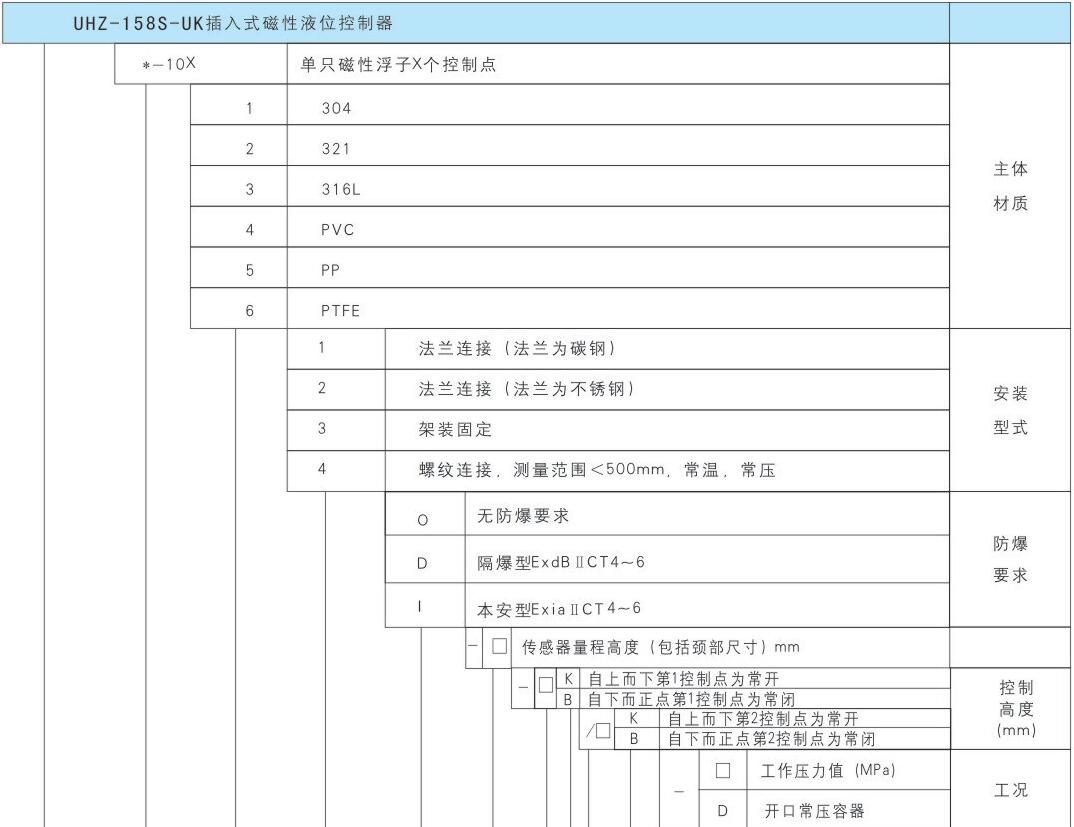

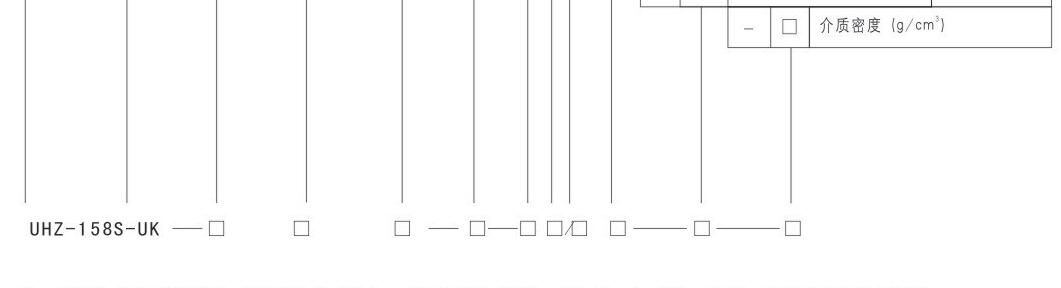

产品选型标记(表二)
选型举例
测量高位水箱液位,磁性液位控制器为单只 浮子. 2个控制点,连接法兰为碳钢.量程2000mm, 第1控制点高度500mm处常开(上限).第2控制点 高度1600处常闭(下限)常温,常压、普通防水 型接线盒。
选型标记:UHZ-1 58S-UK-102-110-2000-500K/ 1600B-D-1 .0

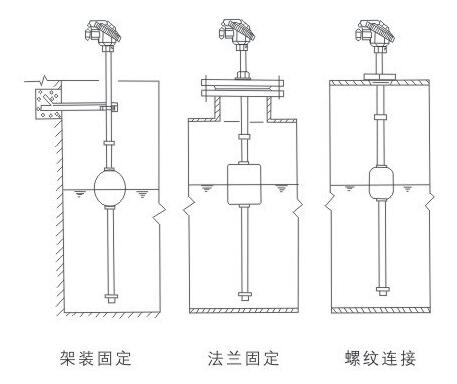

安装形式
安装、使用和维护
-液位控制器安装位置,应正确选择在液体上 波动小.避开或远离液体介质进出口处.减 小介质流体对控制器的传感器部分的冲击而 产生的影响。
-档圈必须安装牢固.以免测量失灵或磁浮子 脱落。
-液位控制器的连接法兰必须与用户的容器法 兰配对。
应用须知
对液体介质中含有悬浮.杂质和亲磁物质的场合 会对浮子造成卡阻,因此该场合不宜使用本磁性 液位控制器。
-对于法兰连接的磁性液位控制器,本公司采用化工 部HG20592-20635-97管法兰标准.若采用其他 标准或特殊要求可在订货时注明。
•本公司根据用户需要可配套供应液位控制箱和控制 柜。
-为了使控制的开关接点信号和电器控制系统更具 可靠性.安全性和实用性.特向用户推荐使用UD -1转换放大器和JTX型小型通用大功率继电器。这 样可以使通过现场控制器的开关电流降为很小. 而继电器又可接大功率负载。(本公司可提供有关 产品)
*订货须知(订货时请提供下列数据)
-规格型号(参照表一和表二)
_量程范围及控制高度
工作压力
工作温度
材质要求
