概述
LK系列液位控制器作为本公司侧装式和顶装式 磁性液位计的配套仪表,由于控制器紧贴磁性液 位计安装.与磁性液位计处于同一磁耦系统中。 在磁性浮子作用下.使液位控制器中的干簧管动 作,发出接点开(关)信号。该液位控制器与相 应的控制电路配合.可实现对各种场合的液位位 式控制和报警。
主要技术参数
控制高度:在主体磁性液位计的测量范围内任 意选定
-工作温度:-10⑺+ 8CTC •控制误差:±10mm
-输出接点容量:AC220V. 1A (阻性负载) DC24V. 0.5A
-控制接点寿命: 5x104次 .防爆标志:本安型:ExiaIICT4-6 隔爆型:ExdIIBT4^6 (仅限于DC24V)
-防护等级:IP65 -出线接口螺纹:M20x1 .5内螺纹
LK系列液位控制器有二种形式
LK1型可调式液位控制器(一个控制点为 一台可调式液位控制器)
该液位控制器是为方便用户而生产的.在使 用过程中,用户可根据需要随意自行调整上下移 动控制开关高度,致使达到所设定的控制点为止。

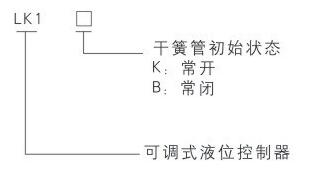

选型标志
选型举列
LK1-K:干簧管初始状态为常开的可调式液位 控制器

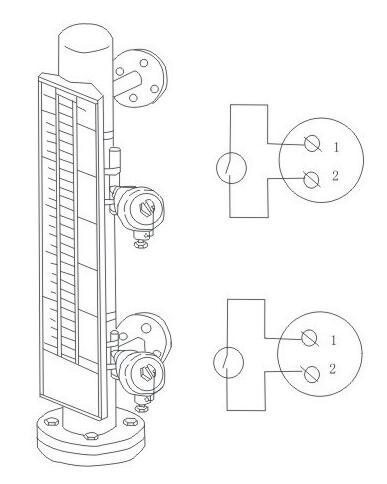

LK1外形结构安装图
二、LK2型定位式液位控制器
该液位控制器根据用户要求控制高度及开关 信号在产品出公司时已经确定,(一般为高,低双 点定位式液位控制开关),并随侧装式或顶装式 磁性液位计用抱箍固定在主导管外侧。

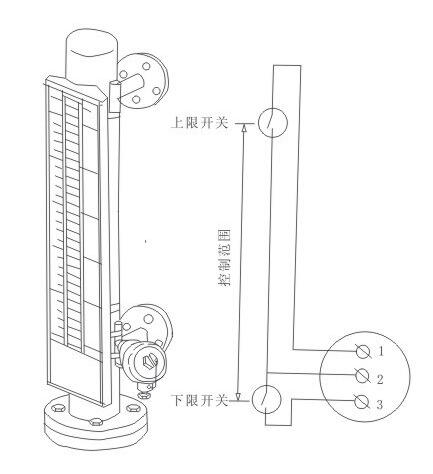

LK2外形结构安装图

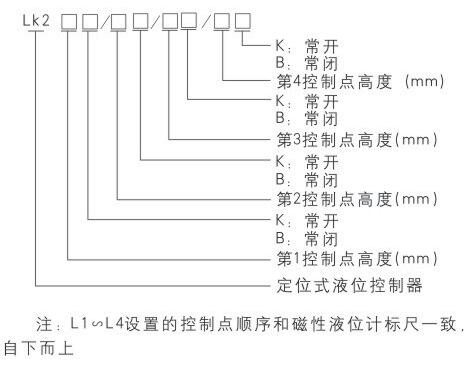

选型标志
选型举列
LK2-500K/1200B定位式液位控制器,第1控 制点在500mm处,开关为常开。第2控制点在120 0mm处,开关为常闭。
注意事项
由于LK系列液位控制器使用时流过现场开关 的电流很小,为了使控制开关更具有可靠性、安 全性和实用性,控制信号可通过UD-1转换放大器 驱动JTX型小型通用大功率继电器触点动作从而实 现液位的电气控制和联锁(本公司可提供有关产品)
