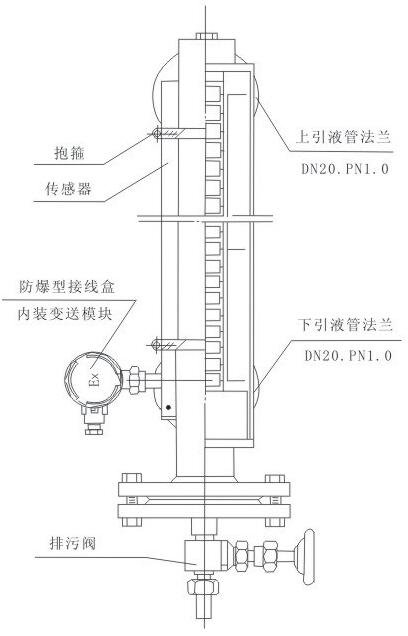

概述
作为侧装式和顶装式磁性液位计的配套仪表 是用抱箍将液位变送器的传感器部分固定在磁性 液位计的主导管外侧，使其处于液位计同一磁耦 系统中.利用传感器中的干簧管受液位计中磁性 浮球的磁性吸合的特性.将液面位置的变化转换 成电阻信号输出，该信号可直接与本公司生产的数 显表配套.实现对液位的远距离检测.报警和控制。 •LB系列液位变送器
LB系列液位变送器和LR系列液位变送器的不 同之处在于：LB系列液位变送器是在LR系列液位 变送器基础上通过在接线盒内加装一体化变送电 路模块.将电阻信号转换成二线制，4-20mADC 标准信号输出.该信号可方便地与电动III型仪表 或DCS配套使用，实现远距离检测.报警和控制. 亦可与本公司生产的数显表配套使用。
由于一体化变送模块，采用固体封装，集成度 高.并具备电源反向保护，功耗低，防震动等特点 故工作稳定可靠，寿命长。

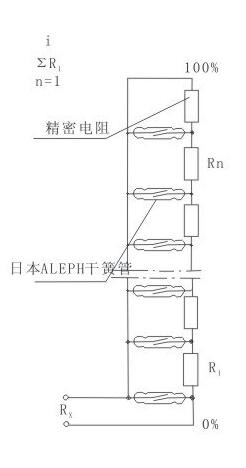

结构原理
当磁性液位计主导内的磁性浮子上.下移动 时.经磁耦合作用，使传感器内的干簧管依次动 作，而获得变化的电阻信号，实现了电阻信号输 出或再通过模块转换为4~20mADC电流输出。LR/ LB系列液位变送器的传感器部分，因采用了日本 艾礼富(ALEPH)干簧开关管.从而解决了同类 型产品长期使用后出现的磁化而不能正常工作.准确检测液位的问题。
特点
结构简单.安装方便.性能可靠.耐腐蚀. 防爆。

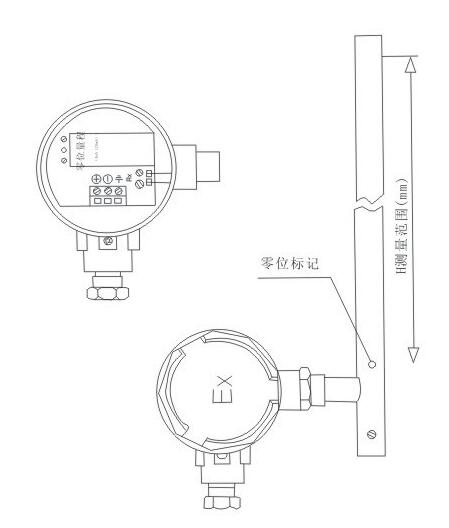

防爆型LB液位远传变送器外形结构图
主要技术参数
.精度：±1.5% (H>1000mm)
土2.5% (H<1 000mm)
-测量范围： 300⑺15000mm -输出信号：LR:电阻量变化
LB:二线制4<-20mADC •工作温度：—10w + 80°C -传输距离：1000m .防爆标志：隔爆型：ExdllBT4⑺6 本安型:ExiaIICT4⑺6
调试
UHZ - 158C(D)侧装式(顶装式)磁性液位计和 LR/LB型捆绑式远传变送器出公司时经调校检定合 格后用抱箍固定在_起.用户安装前可进行整体调试。

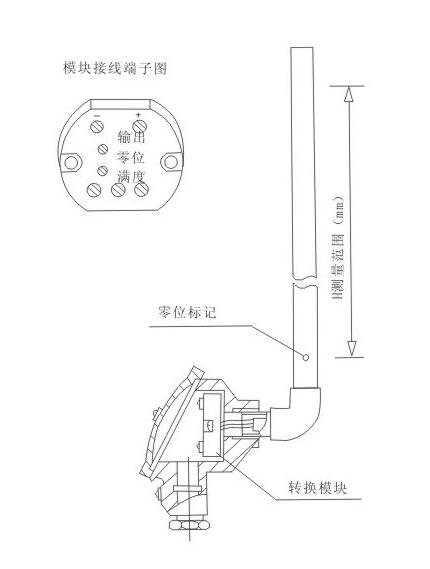

普通型LB液位远传变送器外形结构图
(移动磁性浮子.指示器指示的位置应与变送器输 出相对应)也可将变送器拆下步来进行单独调试， 具体方法是用磁钢置于变送器传感器的零位标记 处.此时输出应为4mA,把磁钢移置传感器满度标 记处此时输出为20mA,若零位、满度超差，即可 调节零位电位器和量程电位器，反复调整.直到 达到要求为止。变送器单独调试好后.要重新用 抱箍固定在液位计主导管外侧.必须注意的是液 位计的下引液管中心线必须对准指示器刻度标尺 的零位和变送器传感器零位标记处。
订购须知
随主体UHZ-158C侧装式磁性液位计或UHZ-158 D顶装式磁性液位计一起选型订货。
