概述
UHZ-158D系列顶装式磁性液位计是以浮球 为测量元件通过与之连接的顶杆上端的磁钢将液 位变化经磁性耦合传递到检测指示器，指示为翻 柱形式，指示器可醒目地指示出液位高度。由于 该液位计的现场指示部分与被测介质完全隔离. 故具有液位指示清晰.观察方便.安全可靠不受 高压腐蚀性影响的特点。该液位计适用于各种地 下槽.箱.池和容器及不宜侧面开孔容器的液位 指示。
该液位计若配上本公司生产的远传配套仪表. 可实现远距离指示、检测、记录与控制。
结构原理
液位计根据浮力原理和磁钢的磁性耦合作用 研制而成.当被测容器内的液位升降时带动浮球, 并通过与之相联的连杆上端的永久磁钢.经磁耦 合传递到现场指示器.当液位上升时翻柱由白色 转为红色.当液位下降时，翻柱由红色转白色， 指示器的红白分界处为容器内介质液位的实际高 度.从而实现液位指示。
特点
-在容器不适宜侧面幵孔或观察液位不方便的情 况下，在容器的上部和下部都可以安装液位计。 •适用于粘度较大的液体介质。
-观察指示器的方向可任意改变。
-其他特点和UHZ-158C系列侧装式磁性液位计 相同。
主要技术参数
测量范围： 300~5000mm 准确度：土 10mm, 士 16mm 翻柱直径： 10mm, 1 6mm 工作压力： <2.5Mpa （2.5Mpa以上可另行设计）
介质密度： >0.45g/cm3
介质密度差： >0.15g/cm3 （测量界面）
介质温度：-20~+25（TC 介质粘度： <0.4Pa.S 环境振动:频率 <25Hz
振幅 <0.5mm
连接法兰:采用化工最新实施的HG20592⑺206 35-97法兰标准，若采用其他标准（如GB. ANST. DIN等标准），请用户在订货时注明。
本公司出公司连接法兰的尺寸：DN100, PN1 .0 （公制管）
远传配套仪表的主要技术参数请参阅本选型资 料中的有关内容。
如有特殊要求可在订货时商洽。
仪表选型及注意事项
过程连接法兰均采用化工部最新颁布的HG20593 -97. HG20600-97管法兰标准制造.特殊要求 可在订货时商洽。
防腐型液位计公称压力为 <1 .OMpa。
该磁性液位计由于测量时存在有一定的盲区.
如需读取真实的液位高度值.应加上盲区的数 值补偿（本公司液位计出厂时.标尺刻度零位已 迁移到实际值）。
液位计选型时的测量范围不宜过长.一般不超 过5m,否则将影响液位计的稳定与可靠。

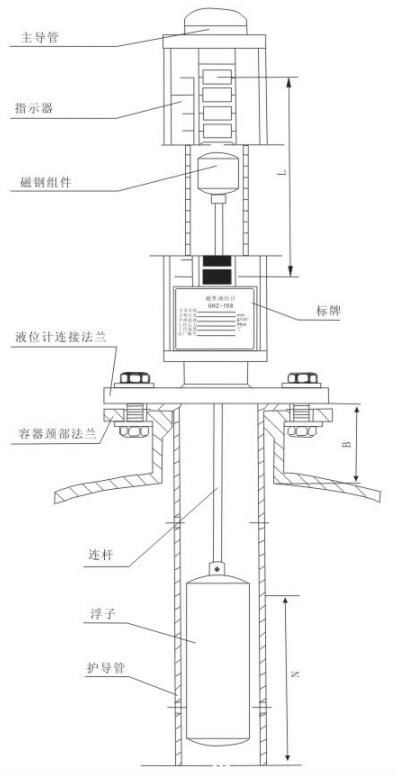

顶装式磁性液位计的盲区
顶装式磁性液位计在测量液位时.由于结构 上的原因.存在一定的盲区值（图中的N>读数时 需补偿.对于不同的介质密度，本公司设计的浮子 长度是不一样的.故盲区的高度也不一样.用户 在订购液位计时应了解这一点.以便正确使用和 维修。

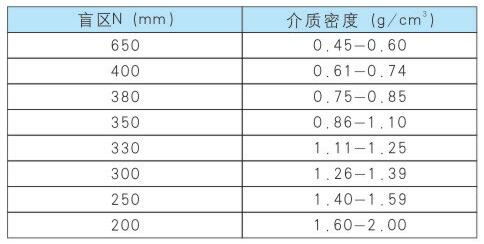

盲区与液体介质密度关系表

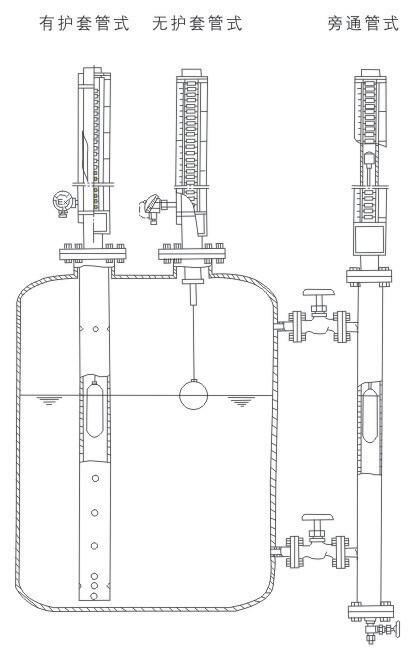

结构形式

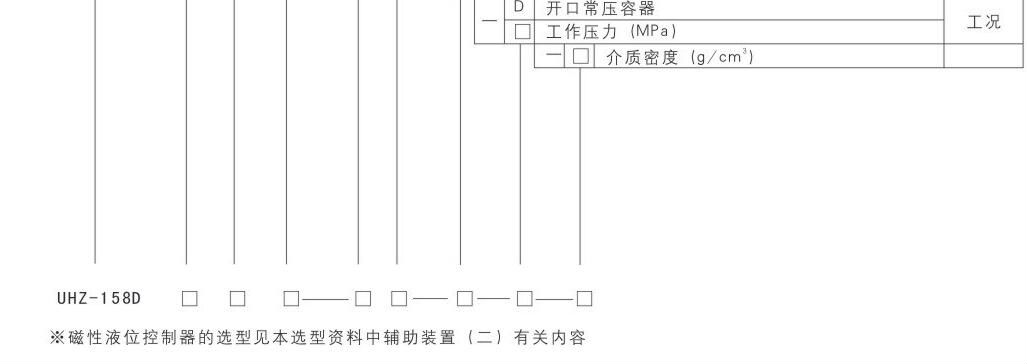

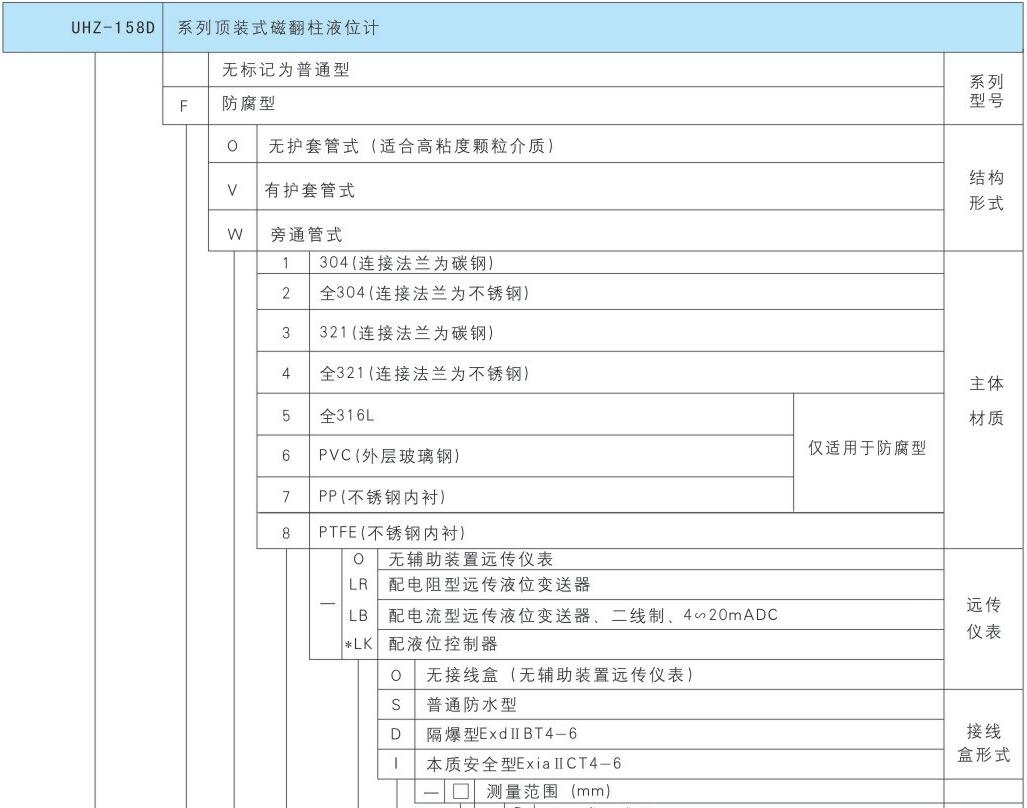

选行举例
测量地下油储槽液位.介质为0#柴油.密度为0.82g/cm3.采用护套管顶装式磁性液位计，不配远 传仪表，工作温度为常温.工作压力为1 .OMPa.测量范围为2000mm.选型标记：UHZ-158DV1-00—2000 -1.0-0.82
顶装式磁性液位计的安装法
为了便于设计和使用，特列举本公司出公司时常用 的突面（RF）尺寸以供参考。
_用户设备上的配接法兰应注意保证制造和焊接 时的形位公差，否则将影响安装和使用。
下图表列举了DN100及PN1 .0, PN1 .6. PN2.5的 法兰具体规格尺寸。
表中的A. B为两个钢管外径系列 A：为近年来引进装置中广泛使用的钢管系列. 俗称为"英制管"
B：为国内各工业部门广泛使用至今的钢管系列, 俗称为"公制管"

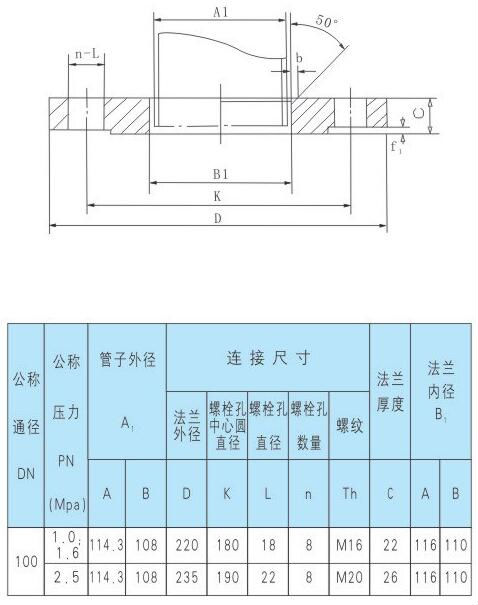

突面板式平焊钢管法兰（HG20593-97）
安装、使用和维护
液位计护导管安装必须保持垂直。
液位计安装时连杆不能弯曲.必须挺直装入。
液位计安装完毕后.需对指示器的磁翻柱用所 附磁钢引导一次。使零位以上指示白色.零位 以下指示红色（指空罐情况下.如罐内已有液 体，有液位部分指示红色.无液位部分指示白 色）
订货须知（订货时请提供下列数据）
_型号规格，配套仪表及附件 _测量范围
_被测介质名称及密度 _介质压力 -介质温度 _材质要求
_法兰标淮及连接形式 _配件要求
